Обрабатывающий центр серии VF1100 от PRIMINER

Высокопроизводительные обрабатывающие центры серии VF. Модели: VF900, 1100, 1300, 1500.

Размер стола1300 x 600 мм
Т-образный паз (ширина х кол-во х расстояние)18 x 5 x 100 мм
Макс. нагрузка1000 кг
Перемещение по осям X/Y/Z1100 / 650 / 600
Расстояние от торца шпинделя до поверхности стола150 - 750 мм
Расстояние от оси шпинделя до колонны697 мм
Конус шпинделяSK40 / BBT40 / CAT 40
Мощность двигателя20 / 53 Siemens, 15 / 30 Fanuc
Частота вращения шпинделя15000 Siemens, 12000 Fanuc об/мин
Шпиндель (опция 1)HSK A63, 20000 об/мин
Мощность/крутящий момент двигателя20/24 кВт, 35/42 Нм
Шпиндель (опция 2)HSK A63, 20000 об/мин
Мощность/крутящий момент двигателя25/28 кВт, 87/105 Нм
Быстрая подача по осям X/Y/Z36 м/мин
Кол-во инструментов24 шт
Макс. длина инструмента300 мм
Макс. диаметр инструментаØ78 / Ø125 мм
Макс. вес инструмента8 кг
Точность позиционирования (без оптических линеек)0,010 мм
Повторяемость (без оптических линеек)0,006 мм
Точность позиционирования (с оптическими линейками)0,006 мм
Повторяемость (с оптическими линейками)0,004 мм
Параметры3850x3093x3150 мм
Масса7500 кг
Все характеристики
Цена по запросу
Получить предложение
Получить консультацию
+371 (26) 006 581
Trubend
  • Описание
  • Характеристики
  • FAQ
  • Видео

VF1100 – это высокоточный вертикальный обрабатывающий центр, разработанный китайским производителем PRIMINER. Он предназначен для производства сложных деталей, таких как механические компоненты и инструменты, а также для других промышленных работ. Станок VF1100 отличается высокой точностью обработки, высокой производительностью и долгим сроком эксплуатации.

Одной из главных особенностей станка VF1100 является его конструкция. Она обеспечивает стабильность и точность обработки даже при высоких скоростях вращения шпинделя. Кроме того, станок оснащен высокоточной системой управления, которая обеспечивает точность и надежность работы.

Станок VF1100 имеет высокую производительность и может работать на высоких скоростях вращения шпинделя. Он оснащен мощным двигателем, который позволяет производить обработку с высокой скоростью и высокой точностью. Благодаря этому, станок позволяет производить обработку сложных деталей в кратчайшие сроки.

Кроме того, станок VF1100 имеет долгий срок службы благодаря использованию высококачественных материалов и современных технологий производства. Он обладает высокой надежностью и долговечностью, что позволяет производить высококачественную обработку в течение многих лет.

В общем, станок VF1100 – это отличное решение для компаний, которые ищут высокоточный и высокопроизводительный станок для обработки сложных деталей. Он обладает множеством преимуществ, включая высокую точность, высокую производительность и долгий срок службы. Если вы ищете качественный вертикальный фрезерный станок, то VF1100 – это отличный выбор.

Размер стола1300 x 600 мм
Т-образный паз (ширина х кол-во х расстояние)18 x 5 x 100 мм
Макс. нагрузка1000 кг
Перемещение по осям X/Y/Z1100 / 650 / 600
Расстояние от торца шпинделя до поверхности стола150 - 750 мм
Расстояние от оси шпинделя до колонны697 мм
Конус шпинделяSK40 / BBT40 / CAT 40
Мощность двигателя20 / 53 Siemens, 15 / 30 Fanuc
Частота вращения шпинделя15000 Siemens, 12000 Fanuc об/мин
Шпиндель (опция 1)HSK A63, 20000 об/мин
Мощность/крутящий момент двигателя20/24 кВт, 35/42 Нм
Шпиндель (опция 2)HSK A63, 20000 об/мин
Мощность/крутящий момент двигателя25/28 кВт, 87/105 Нм
Быстрая подача по осям X/Y/Z36 м/мин
Кол-во инструментов24 шт
Макс. длина инструмента300 мм
Макс. диаметр инструментаØ78 / Ø125 мм
Макс. вес инструмента8 кг
Точность позиционирования (без оптических линеек)0,010 мм
Повторяемость (без оптических линеек)0,006 мм
Точность позиционирования (с оптическими линейками)0,006 мм
Повторяемость (с оптическими линейками)0,004 мм
Параметры3850x3093x3150 мм
Масса7500 кг
Особенности конструкции
Усиленная станина
Усовершенствованная конструкция с усиленной станиной (FEM анализ). Колонна с увеличенной шириной основания и массивная конструкция станины обеспечивают высокую жесткость при быстрых перемещениях

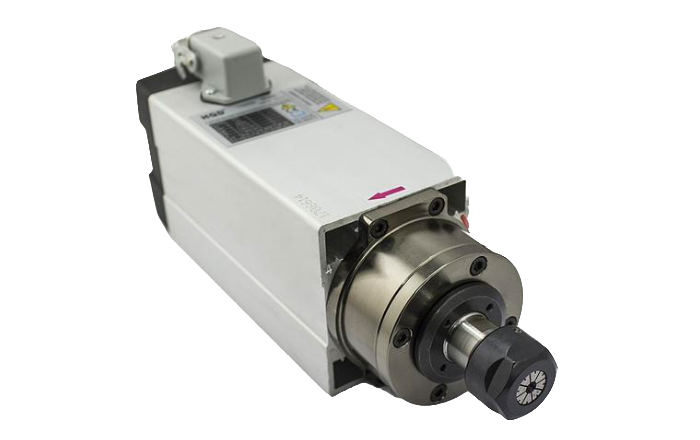

Охлаждение
Встроенный контур охлаждения двигателя шпинделя (VF1100 и VF1300)
ШВП
Система масляного охлаждения ШВП на станках VF1100, VF1300 и VF1500 (опция)
Базовая комплектация
Полностью закрытый кожух для защиты от брызг. Мотор-шпиндель 24000 об/мин, HSK A63. Система смены инструментов цепного типа, 60 позиций. Конвейер для стружки (два шнековых и один цепной). Шкаф электрооборудования с систем кондиционирования.. Система охлаждения шпинделя для повышения точности. Воздушно-масляная смазка подшипников шпинделя
Дополнительные опции
Мотор-шпиндель 20000 об/мин, HSK A63. Система подачи СОЖ через шпиндель. Масляное охлаждение ШВП. Отделитель масла от СОЖ. Повортный стол (4 ось). Наклонно-поворотный стол (4/5 ось). Датчик настройки и привязки заготовки. Датчик инструмента
